月曜会を開催しますので、急ぎスマホホルダーとUSB電源を取り付けます。

USB電源はグロムのサービス電源から取ります。

サービス電源のある位置はバッテリー近くです。

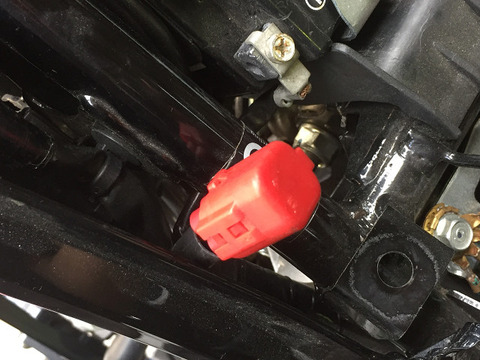

シートを外して確認すると右側のハーネスあたりに赤いキャップが被されたコネクターが見えます。

R08314


タンクシュラウドを外して、カバー類を外します。

サイドカバーも外すかと思いましたが、これは外さなくても大丈夫でした。

赤いコネクターを取り出してACC分岐ハーネスを取り付けます。

R08311

R08312

R08313

R08316





分岐コードには赤線と黒線があります。

USB電源も同様の線なのでここに取りつければOKか!

USBハーネス側の結線を接続します。

しかし!USB電源のONスイッチが点きません。

ONにすると青いLED電源が点くのですが?・・・

ひょっとするとマイナス線が?

直接バッテリーターミナルから取り付けてみます。

今度は点灯しました。

配線をハーネス沿いに沿わせて取り付け完了です。

スマホも無事充電しています。

R08317
